AcrobatTM 偏振控制器

美国波士顿应用技术公司的偏振控制器可以通过电压调节各个偏振片，将任意偏振状态的输入光信号转变成指定偏振状态的输出光信号。偏振控制器使用了光陶瓷 OptoCeramic® 电光材料，使其具有快速，固态集成和体积精巧等特点。美国波士顿应用技术公司同时备有电压驱动印刷电路板和完整的偏振控制组件，供用户选用。

特点

 高速

 低损耗

 高度集成

 全固态

 达到或超过 Telcordia GR1221 和 GR1209 标准

应用范围

 偏振模式色散补偿

 偏振倒频器

 偏振复用

 偏振发生器

 偏振管理

偏振控制器

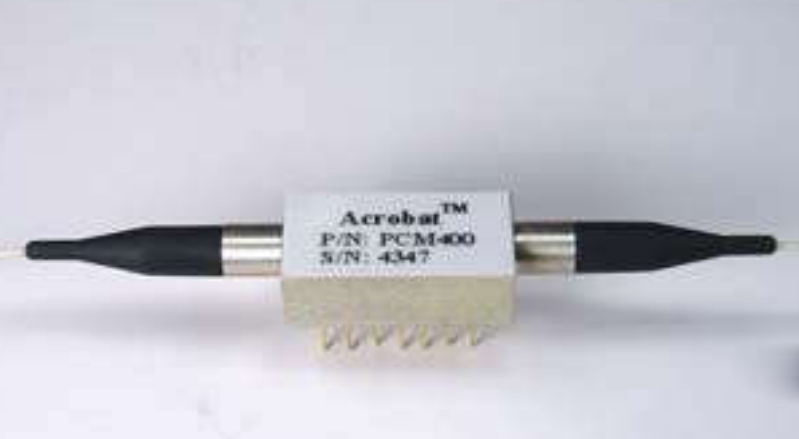

PCM400:光学模块(四个波片)

PCM410:偏振控制组件。集成了 PCM400 光学模块 和 电压驱动器，便于在实验室中使用。其中还包含有 110 伏到 5 伏电源的转换器，供输入电压的 BNC 接口和 FC/PC 光接口。PCM420:PCM400 光学模块和 电压驱动器, 可将 0 到 4 伏的输入电压转换成驱动波片的高压。

主要光学指标

性质 1,2 工作特性

波长范围 3 1530-1565 nm, 1570-1610 nm

插入损耗 2 1 dB max,  0.8 dB typical

速度 4< 30 s

输入功率 5 < 500 mW

偏振模式离散度 < 0.05 ps

偏振相关损耗 < 0.1 dB

回波损耗 > 55 dB

功耗 6 600 mW typical

工作温度范围 0C to 70C

存储温度范围 -40C to 85C

尺寸(大约) 22.3 x 11 x 7.8 mm (0.88 x 0.43 x 0.31 inches)

注:

1. 除非特别标明，所有测量都在室温(25C) 下完成，波长是 1550 纳米。

2. 对所有的波长，电压都是 0 伏。

3. 可选用 1310 纳米等其他波长。

4. 通过单一波片的光信号，电压从 0 伏变到V()的响应时间。

5. 测试的输入功率高达 2.7 瓦。

6. 包括PCM420 中的电压驱动器。

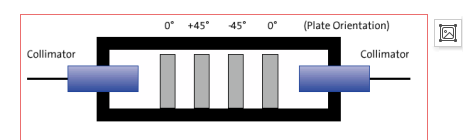

PCM400 透视图

*波片数量和方向可由用户指定
